前面我們介紹了《指南|研控E總線驅動器與倍福主站的連接步驟》中的“上篇——使用電腦做主機”。
這次,我們繼續介紹“下篇”內容,主要解決當使用“Beckhoff控制器”做主機時,研控E總線驅動器與倍福主站的連接步驟。
注:本次《指南》分為上篇、下篇,分別介紹兩種連接方式
1. 使用電腦作為主機(上篇)
2. 使用Beckhoff控制器作為主機(下篇)

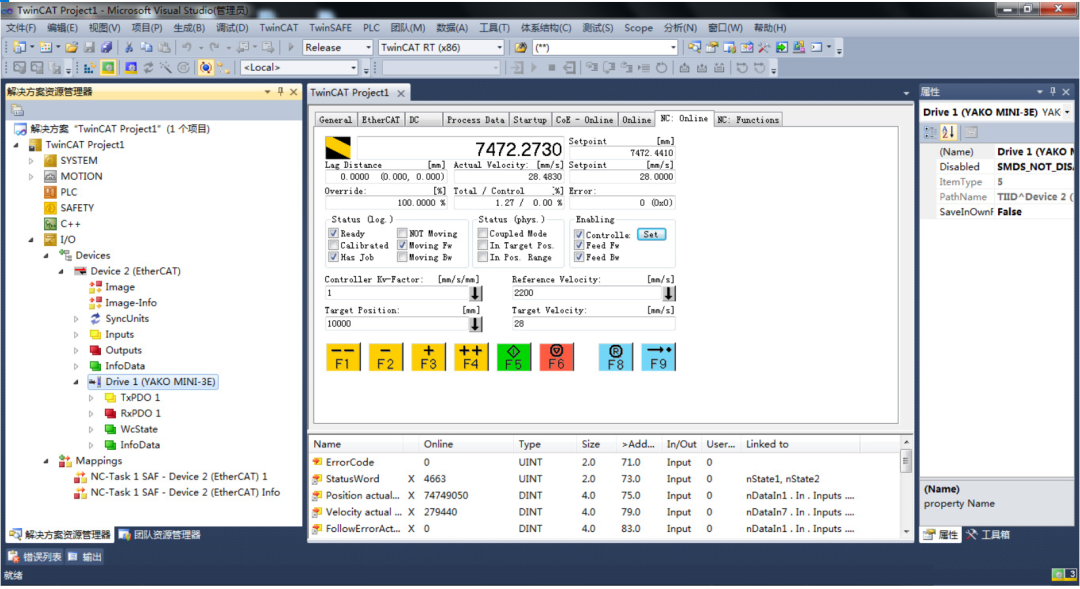

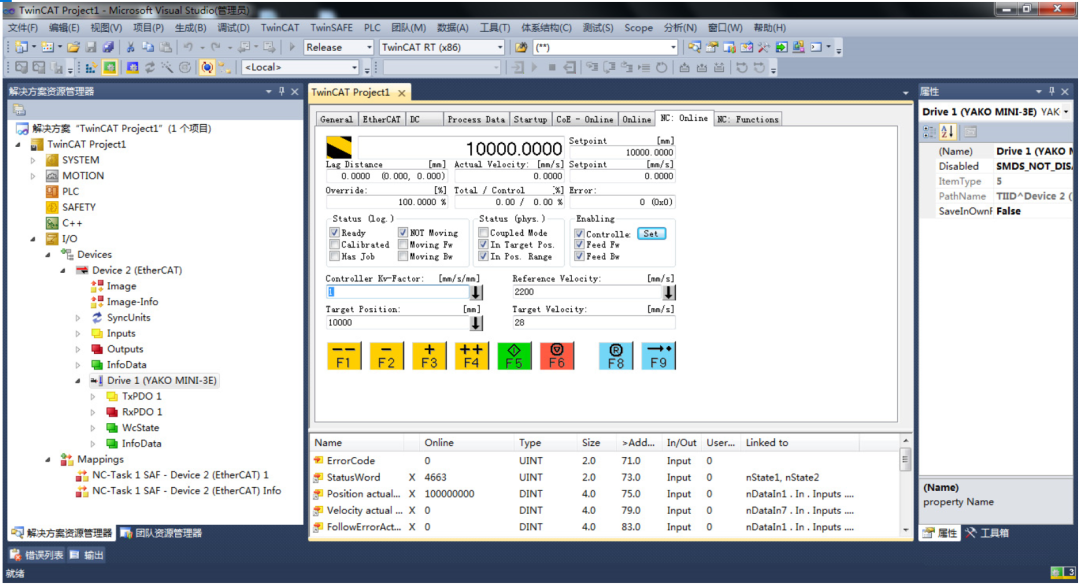

按照步驟操作后,可使用TwinCAT2(或/及TwinCAT 3)里的NC控制器(軟件界面),通過YAKO EtherCAT驅動器來控制電機運動。
本文主要涉及以下內容:

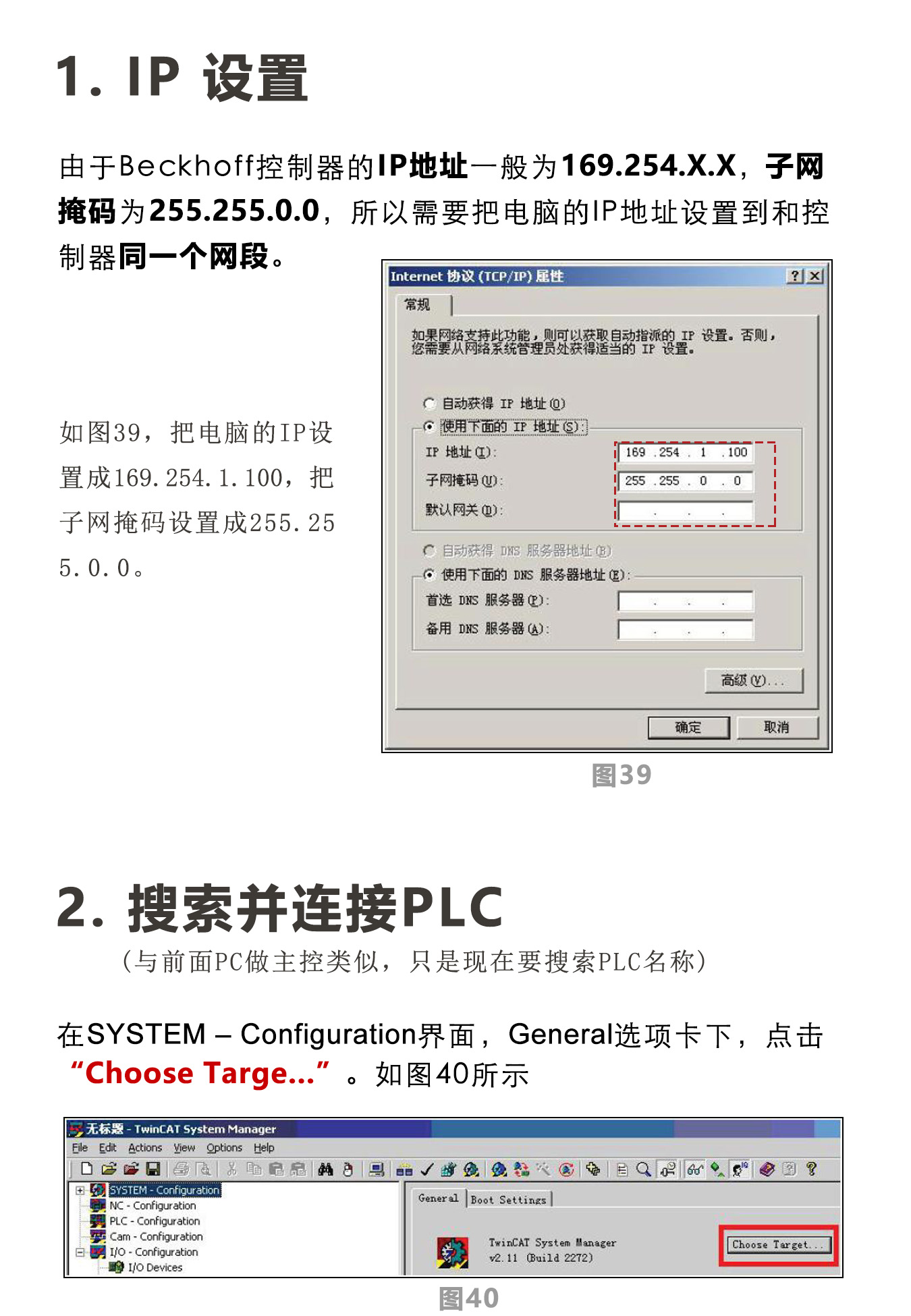

1、IP設置

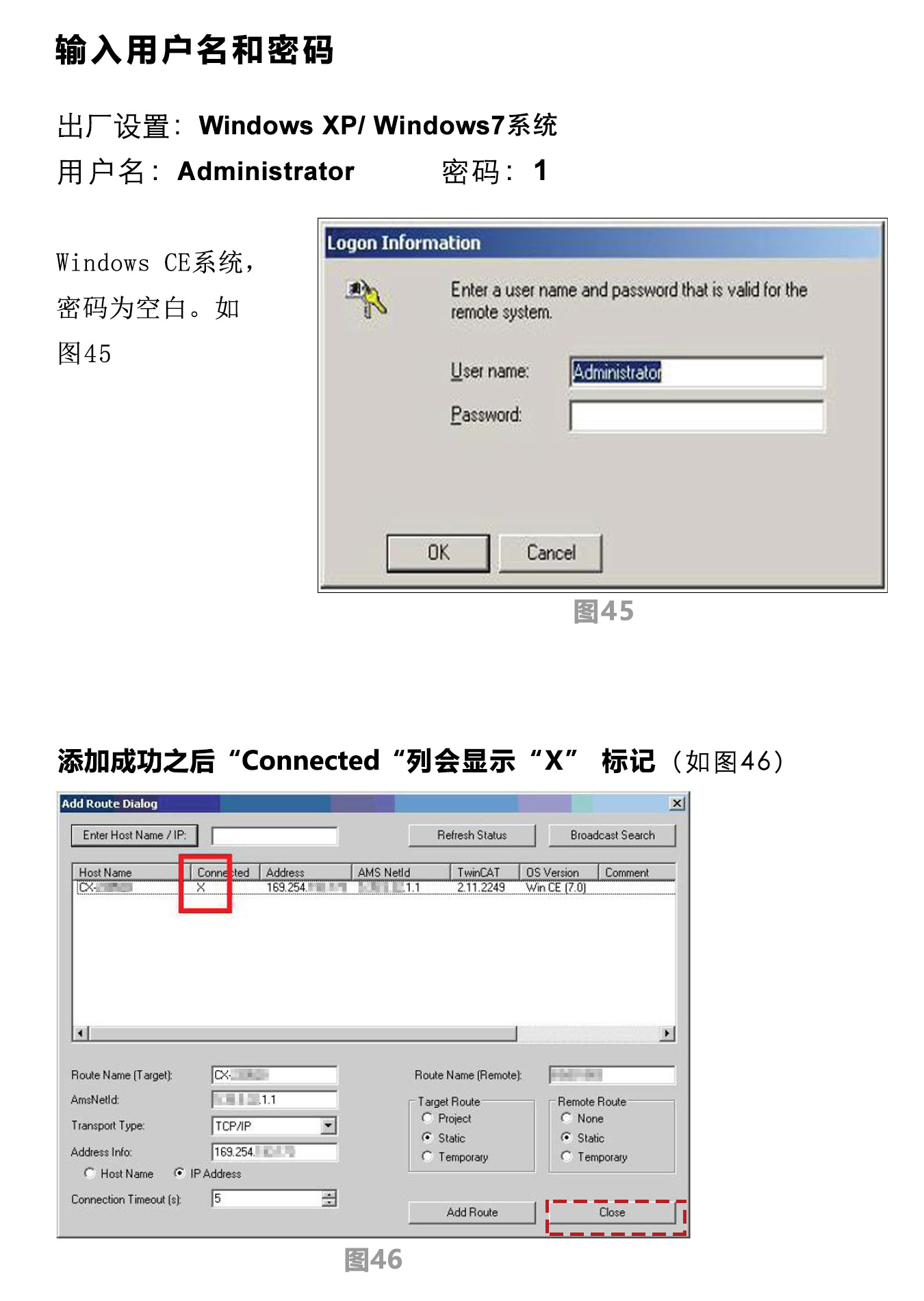

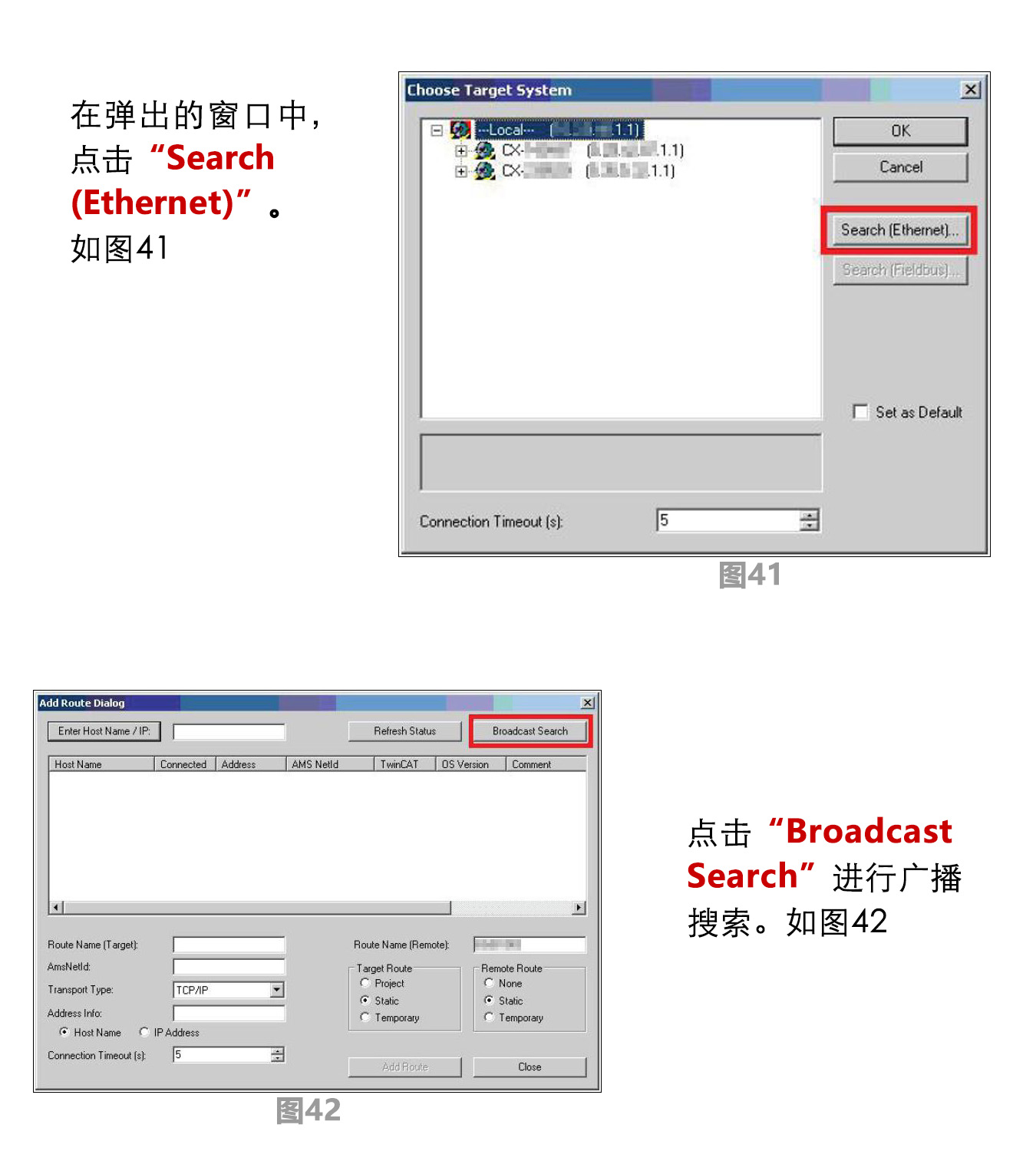

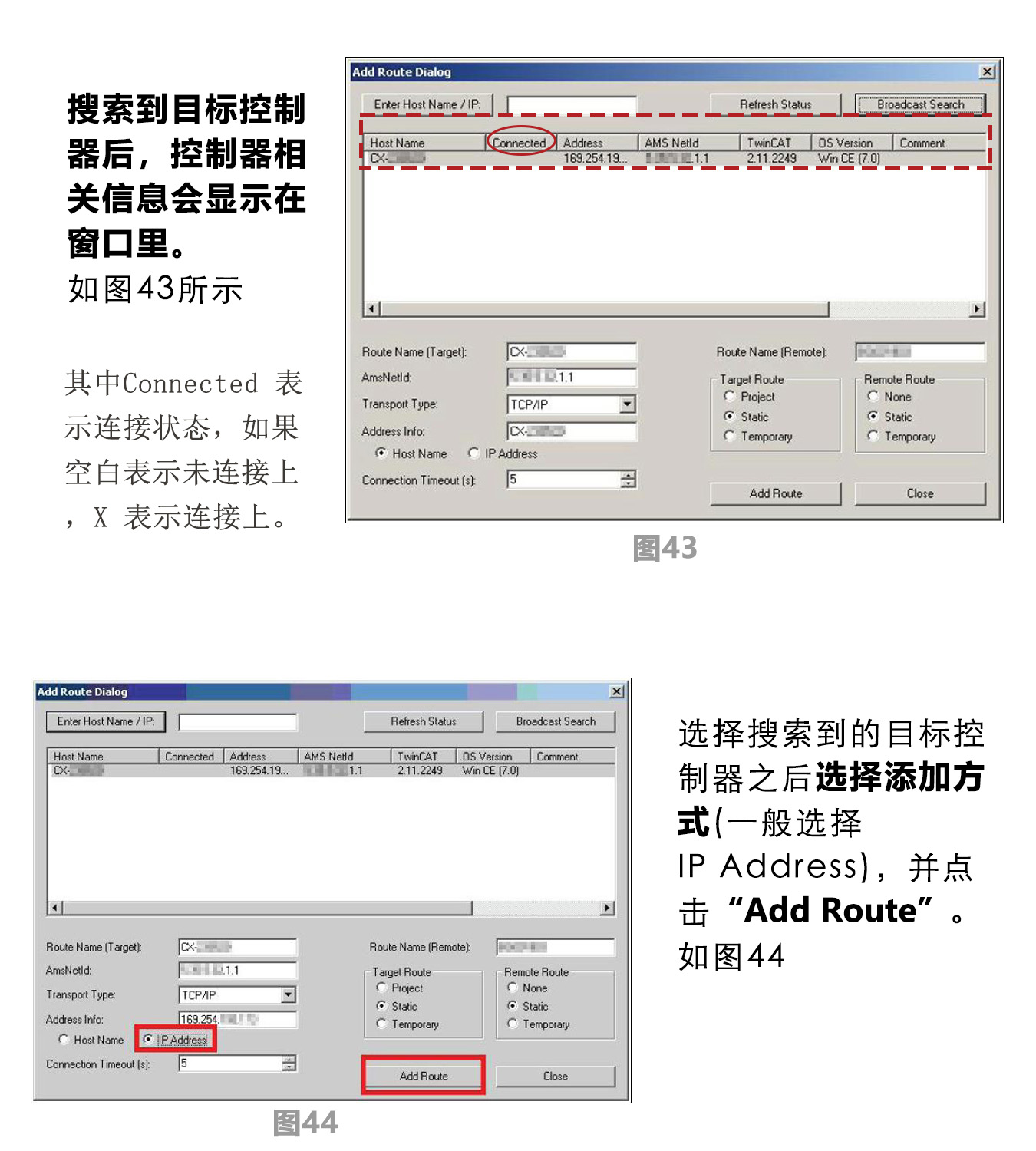

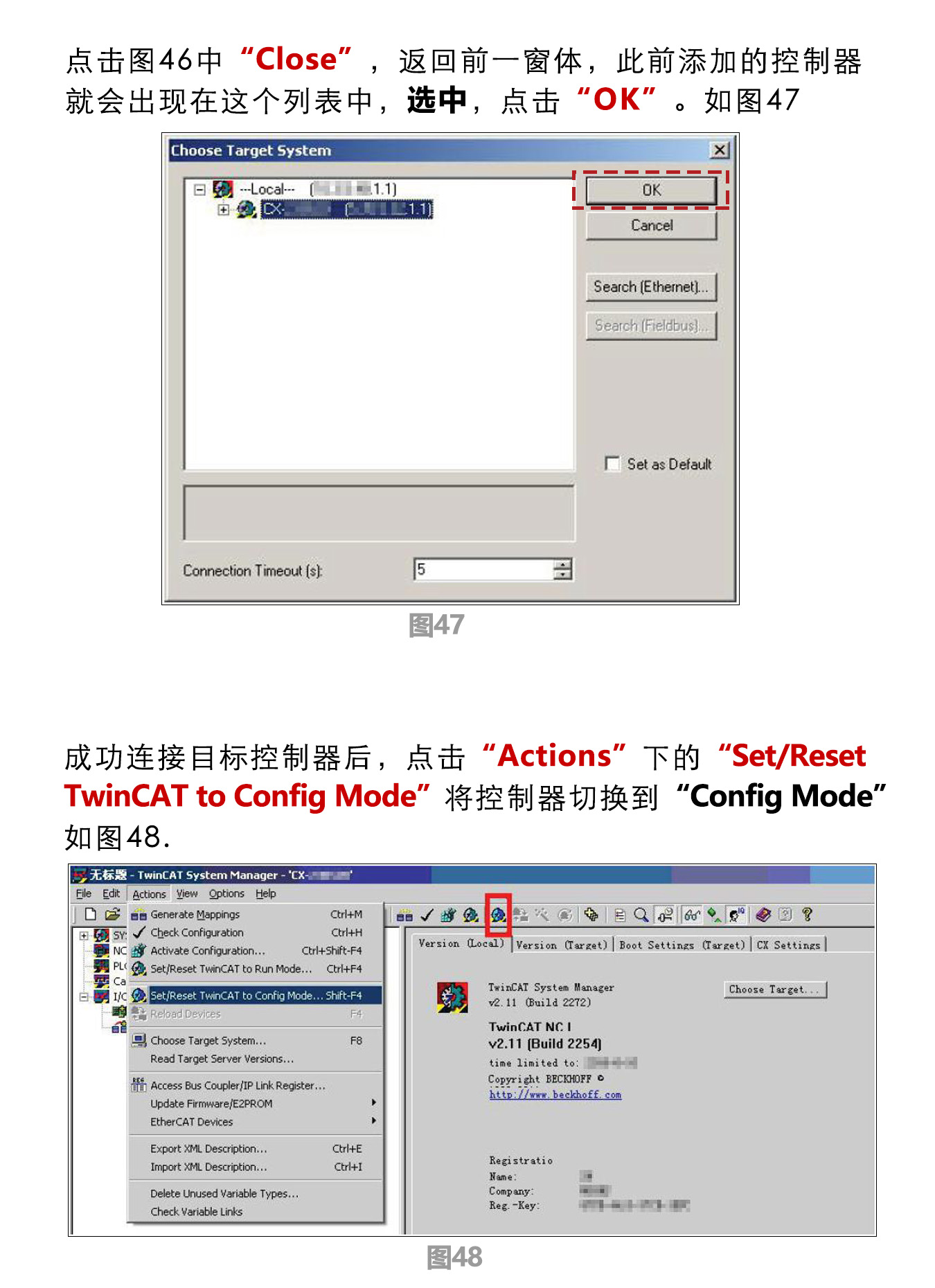

2、搜索并連接PLC

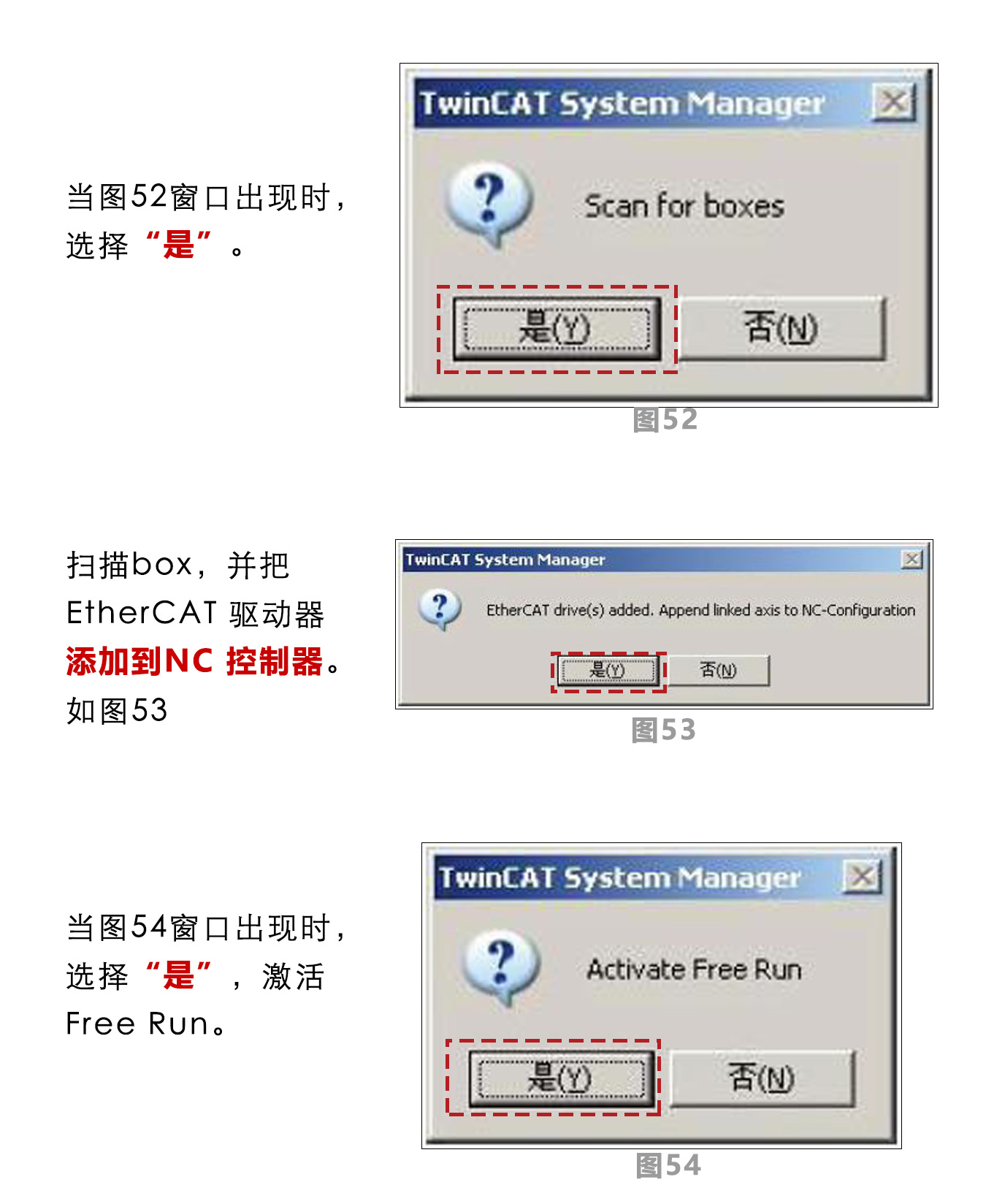

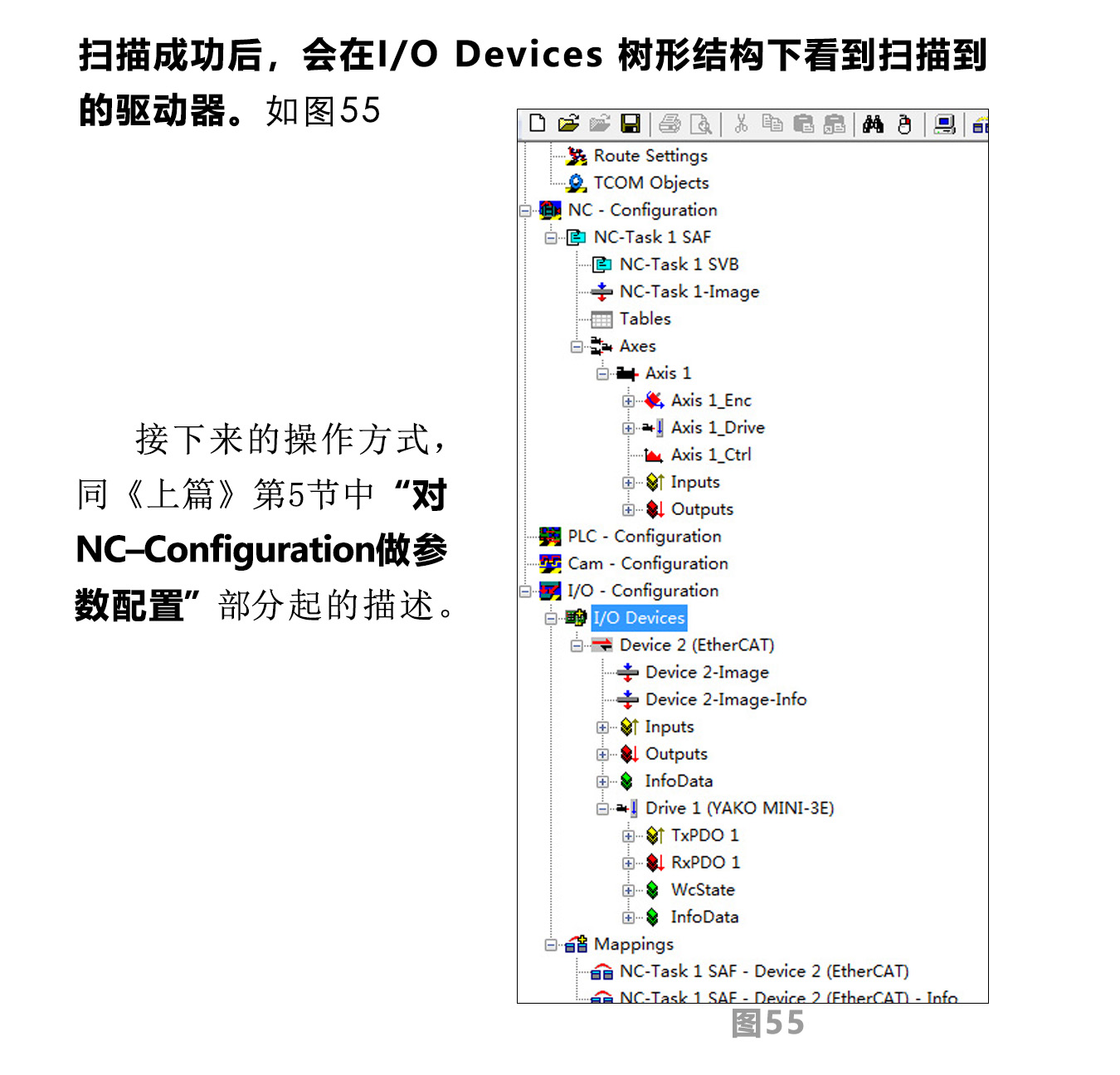

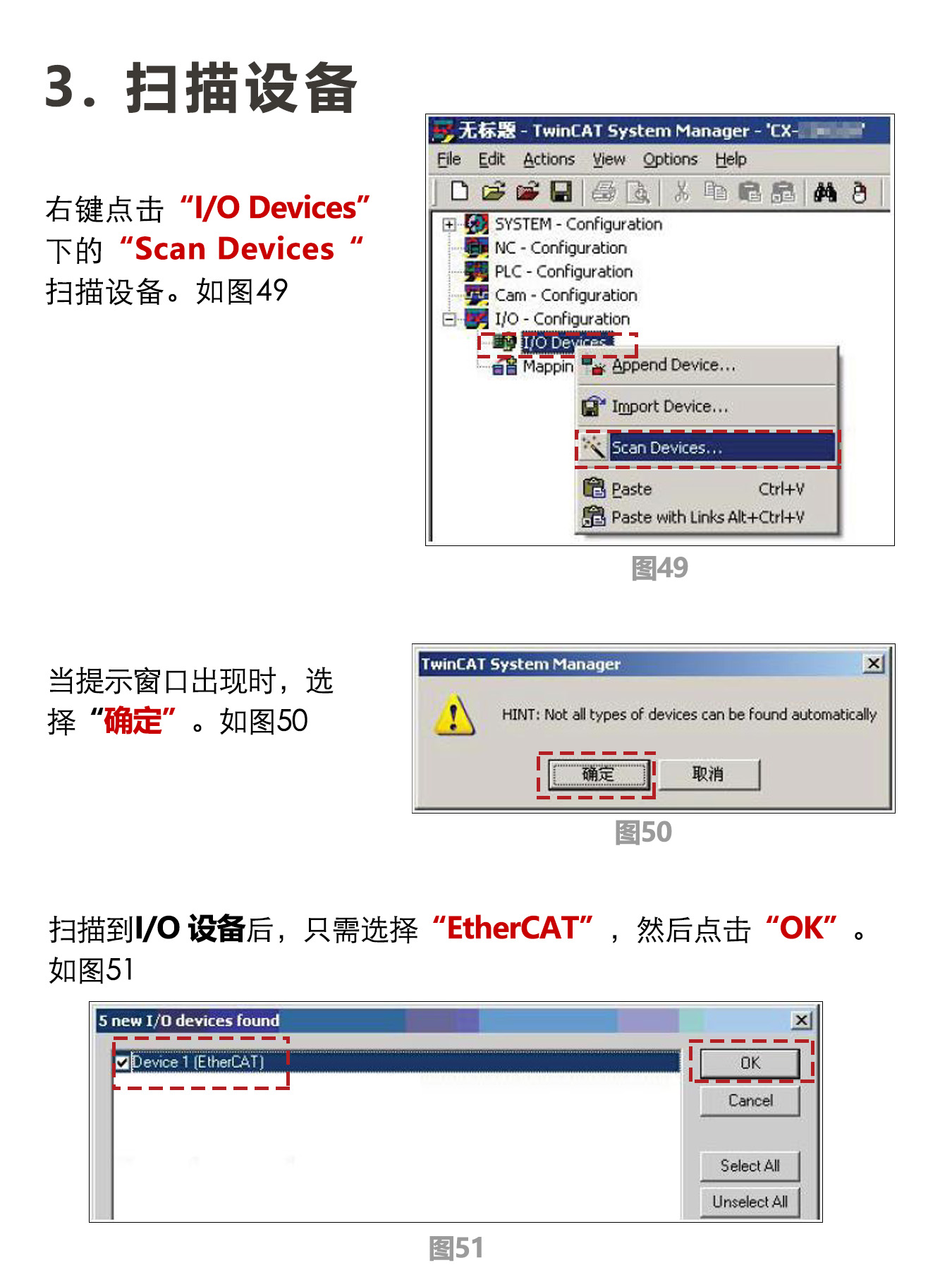

3、掃描設備(這一步完成后,需回到《上篇》第五節,繼續實施后續操作)
4、脫機運行的相關解釋
下面是使用Beckhoff控制器做主機連接的具體操作步驟





4、脫機運行的相關解釋
如果你要脫機用PLC或者PC在線按照工藝流程自動運行的情況下,那你就要編輯流程程序,對于CSP、CSV等情況,在默認或者修改好的PDO的導引下,用MC指令庫即可編輯完成相關程序,若果是用的PP、PV、Home等需要用到規范的自定義邏輯流程。
此處不對程序編輯作相關介紹,請讀者自行到相關資料查閱。
